Primero la puerta termica
150 / 180 / 220C
Use ventanas SH, UH y AH/EH antes de hablar de precio, pero bloquee la clase final con la curva de desmagnetizacion a temperatura real y no solo con la letra del grado.
Planificador hibrido de aplicacion
Imanes para motores electricos: verificador + reporte de decision
Ejecute una verificacion de ajuste termico y de compras en menos de 60 segundos, y use la capa de evidencia para decidir cuando NdFeB es suficiente y cuando SmCo es mas seguro.
Publicado el 2026/03/24
Actualizado el 2026/03/24
Empiece con la herramienta cuando la clase o el recubrimiento aun no esten cerrados. Salte al RFQ cuando sus datos ya sean estables.
SH
maximo tipico 150C
UH
maximo tipico 180C
AH/EH
hasta 220C
SmCo 2:17
uso comun en programas de 250-350C
Verificador de ajuste para imanes de motor
Entradas para pre-RFQ. El resultado es determinista, pero debe validarse con FEM y curva de desmagnetizacion antes de SOP.
Salida de recomendacion
Aun sin resultado
Defina ventana termica y exposicion. El verificador devolvera ruta de material, riesgos y siguientes acciones.
Conclusiones clave antes de pedir cotizaciones
Muchos desajustes de cotizacion ocurren por fijarse en el nombre del grado y omitir margen termico, validacion de recubrimiento y supuestos de suministro.
El costo del iman sigue pesando
20-30% del costo del motor
DOE Electric Drive Technologies indica que los imanes NdFeB aun representan cerca de 20-30% del costo total del motor electrico en sistemas productivos actuales.
NdPr subio otra vez
$55 -> $69/kg
USGS MCS 2026 reporta que el precio promedio del oxido NdPr subio de $55/kg en 2024 a $69/kg en 2025, por lo que el RFQ no debe asumir materia prima plana.
Los controles de exportacion ya corren
2025-04-04
El Anuncio No.18 de 2025 de MOFCOM agrego controles de exportacion sobre compuestos, metales, oxidos, aleaciones, mezclas y ciertos materiales de iman permanente de tierras raras medias/pesadas.
El cruce a alta temperatura existe
>150C
El folleto VAC de marzo de 2026 indica que ciertos grados VACOMAX SmCo pueden superar en densidad de energia a ciertos VACODYM NdFeB por encima de 150C. Es un contraejemplo real, pero no una regla universal.
Adecuado para
- Equipos EV y servo industrial que comparan SH/UH/AH
- Compras que requieren justificacion termica antes de shortlist
- Programas que combinan evidencia de corrosion + temperatura
No adecuado cuando
- Ya termino FEM + banco de desmagnetizacion y solo falta licitacion
- El hotspot supera 350C (requiere ingenieria de material personalizada)
- La aplicacion no es motor electrico rotativo
Senales de mercado y suministro que no debe ignorar
Estos datos afectan riesgo de compras, no solo contexto macro. Sirven para decidir si necesita RFQ de un carril o doble carril.
Deslice horizontalmente en movil para leer la tabla completa.
| Metrica | Valor reciente | Fecha | Implicacion de decision |
|---|---|---|---|
| Produccion global de REO | 390,000 t REO (China 270,000 t) | USGS MCS 2026, estimado 2025 | La concentracion sigue alta. Mantenga al menos un carril de quimica o clase alterna para programas de alta temperatura. |
| Dependencia neta de importacion (EE. UU.) | 67% del consumo aparente | USGS Rare Earths, 2025 | El plan de lead time debe incluir buffers por politica/logistica, no solo lead time nominal del proveedor. |
| Concentracion de origen de importacion (EE. UU.) | China 71% (promedio 2021-24) | USGS Rare Earths, publicado 2026-01 | Si su clase requiere Dy/Tb, califique minimo dos rutas de suministro antes de tooling lock. |
| Precio promedio de oxido NdPr | $55/kg (2024) -> $69/kg (2025) | USGS Rare Earths, publicado 2026-01 | No cierre contratos de volumen sin clausula de ajuste de materia prima o carril alterno de clase. |
| Disparador de control de exportacion en China | El Anuncio No.18 agrego controles sobre items seleccionados de tierras raras medias/pesadas y materiales de iman permanente | MOFCOM, vigente desde 2025-04-04 | Pida al proveedor declaracion de item controlado y ruta de licencia, no solo pais de fabrica. |
| Trayectoria de demanda cleantech | 19 kt (2024) -> 38 kt (2030 STEPS) | IEA Rare Earth Elements, 2025-07 | Mayor demanda + alta concentracion elevan riesgo de volatilidad en contratos de volumen. |
| Traccion del mercado EV | 17 millones EV en 2024; >20 millones esperados en 2025 | IEA Global EV Outlook 2025 | Los programas de imanes para motores pueden enfrentar ventanas de asignacion mas estrechas en picos de lanzamiento. |
Metodologia y cadena logica
El planificador refleja el handoff de ingenieria: ventana termica -> shortlist de material -> recubrimiento -> validacion -> compras.
Paso 1: puerta por ventana termica
Mapee temperatura continua/pico a limites SH/UH/EH/AH y SmCo antes de revisar BHmax.
Paso 2: reserva de coercitividad
Compare working point y curva de desmagnetizacion a temperatura real. Si el margen termico es menor a 15C, baja la confianza y exige validacion temprana.
Paso 3: ruta de recubrimiento
La banda de exposicion define recubrimiento y plan de prueba (NiCuNi base, epoxy para humedad/coolant), pero las horas de niebla salina no prueban por si solas la vida real.
Paso 4: ajuste por calendario y control
Ventanas de prototipo agresivas y riesgo de licencias para items controlados aumentan la presion de fallback y pueden requerir plan alternativo antes del PO.
Capa de evidencia y fuentes
Cada conclusion se ata a una fuente y fecha. Se incluyen normas para dejar explicito el alcance de validacion.
Deslice horizontalmente en movil para leer la tabla completa.
| Fuente | Senal utilizada | Fecha |
|---|---|---|
| USGS Rare Earths (MCS 2026) | Estimado 2025: produccion global de tierras raras 390,000 t REO, China 270,000 t; dependencia neta de importacion de EE. UU. 67%, origen China 71% (2021-24) y precio promedio de oxido NdPr de $55/kg (2024) a $69/kg (2025). | Publicado 2026-01 |
| MOFCOM Anuncio No.18 de 2025 | Vigente desde 2025-04-04, agrega controles de exportacion sobre compuestos, metales, oxidos, aleaciones, mezclas y ciertos materiales de iman permanente de tierras raras medias/pesadas. | Publicado 2025-04-04 |
| IEA Rare Earth Elements | Demanda cleantech sube de 19 kt (2024) a 38 kt en 2030 (STEPS); participacion de los 3 mayores refinadores sigue muy alta (97% en 2024). | Publicado 2025-07 |
| IEA Global EV Outlook 2025 | Ventas EV de 17 millones en 2024 (>20% de share) y expectativa de superar 20 millones en 2025. | Publicado 2025-05 |
| DOE roadmap Electric Drive Technologies | Indica que los imanes NdFeB representan cerca de 20-30% del costo del motor electrico y que las maquinas sin tierras raras suelen intercambiar densidad de energia, NVH o peso. | Publicado 2024-06 (roadmap 2023) |
| VAC informacion de producto: VACODYM / VACOMAX | Lista ventanas de NdFeB y SmCo, aclara que la temperatura operativa NdFeB depende de working point/coercitividad y senala que ciertos VACOMAX SmCo pueden superar a ciertos VACODYM por encima de 150C. | Publicado 2026-03 |
| IEC 60404-18:2025 | Define medicion de propiedades magneticas en circuito abierto para imanes permanentes, con correccion de autodesmagnetizacion para materiales de alta Hcj. | Publicado 2025-05-30 |
| IEC 60068-2-11:2021 | Define ensayo de niebla salina para control de calidad y deteccion de discontinuidades de recubrimiento. | Publicado 2021-09-23 |
| ASTM B117-26 | Aclara que la exposicion en niebla salina no prescribe interpretacion ni tiempo obligatorio; no debe usarse como predictor directo de vida en campo. | Actualizado 2025-12-22 |
| European Commission electric motors page | Resume alcance y hitos actuales del ecodesign UE para motores y variadores, relevante cuando compras mezcla supuestos de traccion e industrial. | Consultado 2026-03-24 |
| IEC TS 60034-30-2:2016 | Cubre clases de eficiencia para motores AC de velocidad variable, incluyendo PM synchronous machines no conectadas directamente a red, por lo que el alcance regulatorio no debe generalizarse a todos los programas. | Publicado 2016-05-12 |
Actualizacion de investigacion 2026/03/24. Los valores desconocidos se marcan como pendientes o no disponibles para evitar certeza inventada.
Comparativa de rutas de material para motores
Use esta tabla para alinear ingenieria y compras en una sola revision.
Deslice horizontalmente en movil para leer la tabla completa.
| Dimension | NdFeB SH/UH | GBD NdFeB EH/AH | SmCo 2:17 |
|---|---|---|---|
| Ventana BHmax tipica | 28-53 MGOe | 34-53 MGOe | 20-33 MGOe |
| Clase maxima de operacion | 150-180C | 180-220C (algunos >200C con alta Hcj) | 250-350C |
| Retencion de energia a alta temperatura | Fuerte a 20C, pero la ventaja puede reducirse al subir temperatura | Mejor coercitividad en alta temp, aun dependiente del working point | Ciertos grados pueden superar a ciertos NdFeB por encima de 150C |
| Base de corrosion | Recubrimiento obligatorio ante humedad/medios sostenidos | Recubrimiento obligatorio ante humedad/medios sostenidos | Muchas veces sin recubrimiento, pero valide la corrosion del sistema completo |
| Objetivo de exposicion a tierras raras | No, sigue dependiendo de tierras raras | No, pero puede optimizar carga de tierras raras pesadas | No, cambia a ruta Sm/Co en lugar de eliminar tierras raras |
| Metrologia antes de bloquear clase | IEC 60404-5 o 60404-18 + FEM/load-line | Preferir IEC 60404-18 para alta Hcj + correccion de desmag | Misma metrologia + chequeos mecanicos de ciclo termico |
| Escenario ideal | EV/servo general con picos <=180C | Motores exigentes con margen termico delgado | Hotspot >220C o ciclos termicos severos |
Ventana BHmax tipica
Rangos alineados a datos VAC; el valor final depende de geometria y working point.
Clase maxima de operacion
Los limites de catalogo solo aplican con coercitividad y load-line compatibles.
Retencion de energia a alta temperatura
Los datos VAC de marzo de 2026 muestran un contraejemplo real: algunos SmCo superan a algunos NdFeB por encima de 150C. No generalice ese cruce fuera del working point y familia de aleacion divulgados.
Base de corrosion
VAC indica mejor resistencia de SmCo alto en cobalto frente a humedad caliente, pero ASTM B117 e IEC 60068-2-11 siguen siendo filtros y no modelos directos de vida util.
Objetivo de exposicion a tierras raras
Si eliminar la exposicion a tierras raras es la prioridad, DOE apunta a alternativas sin iman permanente con penalizaciones esperadas en densidad de energia, NVH o peso.
Metrologia antes de bloquear clase
Evite comparar proveedores si no declaran metodo de medicion.
Escenario ideal
Validar con FEM + banco de desmagnetizacion.
Limites de concepto y condiciones de aplicacion
Use estas puertas para evitar extrapolar datos de catalogo directo a decisiones de produccion.
Deslice horizontalmente en movil para leer la tabla completa.
| Condicion | Interpretacion preferida | Zona de cautela | Aun no concluir |
|---|---|---|---|
| Margen termico frente al limite de clase | >=25C: se puede avanzar con validacion normal. | 15-24C: mantener carril de contingencia y validar desmag temprano. | <15C: no bloquear proveedor solo por precio. |
| BHmax de catalogo vs working point a temperatura real | Comparar curvas de desmagnetizacion y working point a la temperatura operativa real. | Usar BHmax o Br a 20C como metrica principal para rankear proveedores. | Tomar un mejor numero de catalogo en laboratorio como prueba de mejor salida del motor. |
| Prueba de corrosion | ASTM B117 / IEC 60068-2-11 aprobados con criterio de aceptacion definido. | Hay pase en niebla salina, pero sin mapeo al medio real. | No existe alcance de prueba o criterio de aceptacion. |
| Comparabilidad de datos entre proveedores | Metodo de medicion declarado (familia IEC 60404) y mismo working point. | Metodo declarado, pero difiere la correccion de desmag o el punto de trabajo. | Solo BHmax comercial sin metodo declarado. |
| Alcance de eficiencia o regulacion | Confirmar si el motor realmente cae dentro del alcance de EU 2019/1781 o IEC TS 60034-30-2. | Usar clases IE industriales como atajo para decisiones de traccion o servo custom. | Asumir que EV traction, PMSM con inversor y motores industriales direct-on-line comparten la misma ruta de cumplimiento. |
Margen termico frente al limite de clase
Estos umbrales son de planeacion; la curva BH del proveedor decide el lock final.
BHmax de catalogo vs working point a temperatura real
Las fuentes VAC e IEC marcan el mismo limite: la decision falla cuando el dato de catalogo a temperatura ambiente reemplaza el comportamiento magnetico en servicio.
Prueba de corrosion
ASTM B117 no fija conversion directa a vida real ni duracion unica.
Comparabilidad de datos entre proveedores
Sin comparabilidad metrologica, el ranking de cotizaciones es inestable.
Alcance de eficiencia o regulacion
El alcance regulatorio cambia la ruta de prueba y documentacion, pero no reemplaza la decision del working point magnetico.
Desconocidos conocidos (pendiente explicito)
Benchmark publico de precio por clase + coating + geometria
Estado: No hay dataset abierto consolidado confiable
Siguiente paso: Usar RFQ normalizado y evidencia de cotizacion real, no precios de lista sueltos.
Carga Dy/Tb por grado alto en cada proveedor
Estado: Dato mayormente propietario
Siguiente paso: Solicitar ventanas de disclosure o notas de riesgo de sustitucion bajo NDA tecnico.
Conversion universal de horas de niebla salina a vida de campo
Estado: Sin conversion estandar uno-a-uno
Siguiente paso: Combinar niebla salina con ciclos de coolant/humedad del caso real y criterios de teardown.
Benchmarks publicos de lead time para items controlados de tierras raras
Estado: No hay dataset abierto confiable
Siguiente paso: Exigir al proveedor declaracion de item controlado, responsable de licencia y plan de origen alternativo dentro del RFQ pack.
Matriz de riesgo y escenarios
Monitoree riesgo termico, riesgo de validacion y riesgo de concentracion de suministro en el mismo ciclo.
Deslice horizontalmente en movil para leer la tabla completa.
| Riesgo | Probabilidad | Impacto | Mitigacion |
|---|---|---|---|
| Clase termica mal seleccionada | Media | Alto | Puerta por hotspot pico y margen >=15C antes de PO. |
| Recubrimiento insuficiente en coolant/sal | Media | Alto | Vincule recubrimiento a ASTM B117 + IEC 60068-2-11 y criterio de aceptacion correlacionado con campo. |
| Choque de precio/disponibilidad de tierras raras | Alta | Medio | Mantenga dos ventanas de grado, agregue mecanismo de ajuste por materia prima y deje abierta una ruta alterna de material. |
| Disrupcion de licencia en rutas Dy/Tb o items controlados | Media | Alto | Monitorear controles, pedir declaracion de item controlado al proveedor y pre-calificar rutas fallback de clase/material antes de PPAP. |
Cuatro escenarios de referencia
Escenario A: rotor EV, pico 170C, ambiente humedo
Premisa: Objetivo de alto torque con flexibilidad moderada de plazo.
Proceso: El verificador selecciona UH + epoxy y riesgo medio de suministro.
Resultado: Plan: shortlist UH + prueba corrosion 500h + cotizacion alterna AH.
Escenario B: motor compresor, pico 235C
Premisa: El hotspot supera zona comoda de AH en operacion continua.
Proceso: El verificador mueve a SmCo y baja confianza hasta validar banco.
Resultado: Plan: piloto SmCo + rama NdFeB solo si cambia arquitectura de enfriamiento.
Escenario C: servo industrial, pico 140C, costo agresivo
Premisa: Se busca costo menor sin perder confiabilidad de lanzamiento.
Proceso: El verificador sugiere SH con reserva de desmagnetizacion estricta.
Resultado: Plan: cotizacion SH base + contingencia UH + normalizacion de tolerancias.
Escenario D: diseno AH existente, pero ruta Dy/Tb en disrupcion
Premisa: La meta termica sigue valida, pero una ruta de importacion se retrasa tras una revision de item controlado.
Proceso: El verificador mantiene AH como carril preferido y activa carriles de contingencia SmCo, ajuste de enfriamiento y verificacion de licencia.
Resultado: Plan: bloquear compras en doble carril + priorizar validacion metrologica equivalente para evitar retraso de re-calificacion.
FAQ: limites, validacion y decisiones de compra
Las preguntas se agrupan por intencion de decision para pasar de duda a accion ejecutable.
Alcance de planeacion
Validacion y control de riesgo
Ejecucion de compras
Listo para convertir esto en especificacion RFQ?
Comparta ventana termica, mapa de magnetizacion y supuestos de corrosion. Devolvemos checklist normalizado y plan de cotizacion por carriles.
CTA principal para WhatsApp/email inmediato; ruta secundaria para handoff documentado de ingenieria.
Galeria de productos

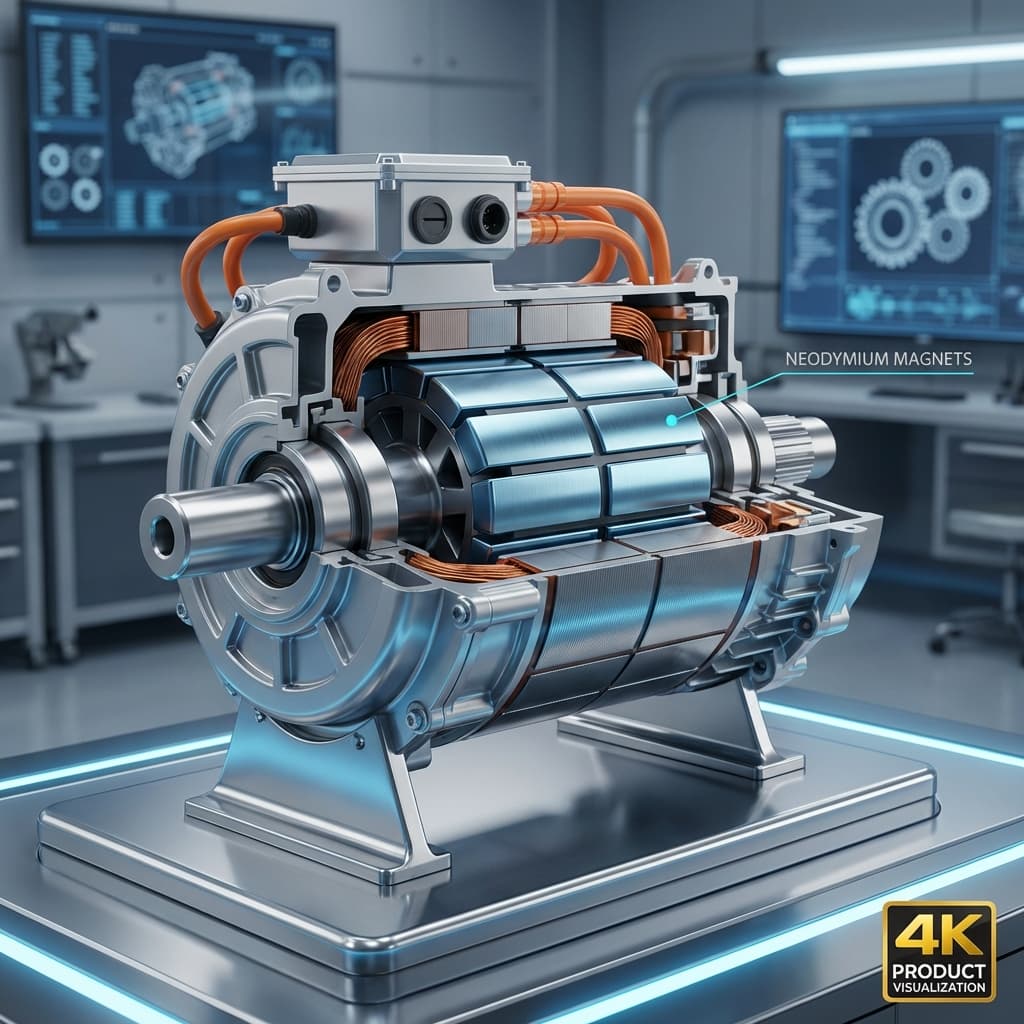

EV motor with permanent magnets
